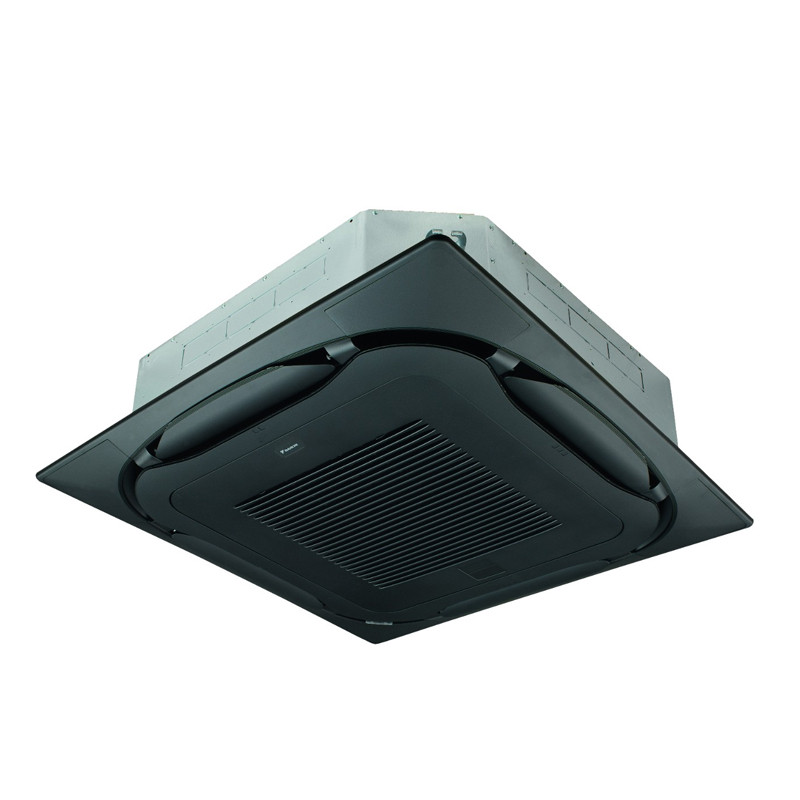

FXFQ-B
Cassette à voie de soufflage circulaire
-
Unité Interieure VRV
Refoulement de l'air à 360° assurant une diffusion uniforme du flux d'air et de la température
Caractéristiques du produit
- Le nettoyage automatique du filtre se traduit par un surplus d’efficacité et; de confort, et des coûts de maintenance réduits.
- En option, deux capteurs intelligents permettent une amélioration de l'efficacité énergétique et du confort.
- Widest choice ever in decoration panels: designer panels in white (RAL9010) and black (RAL9005) and standard panels in white (RAL9010) with grey louvers or full white
- Commande de volet individuel : flexibilité pour une adaptation à toute configuration de pièce sans modification du lieu d'installation de l'unité !
- Hauteur d'installation la plus faible du marché : 214 mm pour la classe 20-63
- Bigger flaps and unique swing pattern improve equal air distribution
- Admission optionnelle d'air frais
- La décharge de gaine de dérivation permet d'optimiser la répartition de l'air dans les pièces aux configurations inhabituelles ou d'alimenter en air les petites pièces adjacentes.
- La pompe à condensat standard à hauteur de refoulement de 675 mm augmente la flexibilité et la vitesse d'installation.
Avantages
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Données techniques
Unités Interieures VRV Puissance frigorifique nominale (kW)
FXFQ20B 2,2 FXFQ25B 2,8 FXFQ32B 3,6 FXFQ40B 4,5 FXFQ50B 5,6 FXFQ63B 7,1 FXFQ80B 9 FXFQ100B 11,2 FXFQ125B 14 FXFQ20B - FXFQ25B - FXFQ32B
FXFQ20BVEB FXFQ25BVEB FXFQ32BVEB Puissance frigorifique Puissance totale At high fan speed kW 2.20 2.80 3.60 Puissance calorifique Total capacity At high fan speed kW 2.50 3.20 4.00 Puissance absorbée - 50 Hz Rafraîchissement At high fan speed kW 0.017 (1) 0.017 (1) 0.017 (1) Chauffage At high fan speed kW 0.017 (1) 0.017 (1) 0.017 (1) Dimensions Unité Hauteur mm 204 204 204 Largeur mm 840 840 840 Profondeur mm 840 840 840 Poids Unité kg 18 18 18 Casing Material Tôle en acier galvanisé Tôle en acier galvanisé Tôle en acier galvanisé Ventilateur Débit d'air - 50 Hz Rafraîchissement At high fan speed m³/min 12.8 12.8 12.8 At low fan speed m³/min 8.9 8.9 8.9 Réfrigérant Type R-410A R-410A R-410A PRP 2,087.5 2,087.5 2,087.5 Niveau de puissance sonore Rafraîchissement At high fan speed dBA 49.0 49.0 49.0 Niveau de pression sonore Rafraîchissement At high fan speed dBA 31.0 31.0 31.0 At medium fan speed dBA 29.0 29.0 29.0 At low fan speed dBA 28.0 28.0 28.0 Chauffage At high fan speed dBA 31.0 31.0 31.0 At medium fan speed dBA 29.0 29.0 29.0 At low fan speed dBA 28.0 28.0 28.0 Piping connections Liquide Type Raccord à dudgeon Raccord à dudgeon Raccord à dudgeon DE mm 6 6 6 Gaz Type Raccord à dudgeon Raccord à dudgeon Raccord à dudgeon DE mm 12.70 12.70 12.70 Évacuation VP25 (O.D. 32 / I.D. 25) VP25 (O.D. 32 / I.D. 25) VP25 (O.D. 32 / I.D. 25) Façade Model BYCQ140E2W1, BYCQ140E2W1W, BYCQ140E2W1B BYCQ140E2W1, BYCQ140E2W1W, BYCQ140E2W1B BYCQ140E2W1, BYCQ140E2W1W, BYCQ140E2W1B Dimensions Hauteur mm 65 65 65 Largeur mm 950 950 950 Profondeur mm 950 950 950 Poids kg 5.5 5.5 5.5 Façade 2 Modèle BYCQ140E2GFW1, BYCQ140E2GFW1B BYCQ140E2GFW1, BYCQ140E2GFW1B BYCQ140E2GFW1, BYCQ140E2GFW1B Dimensions Hauteur mm 148 148 148 Largeur mm 950 950 950 Profondeur mm 950 950 950 Poids kg 10.3 10.3 10.3 Façade 3 Modèle BYCQ140E2P, BYCQ140E2PB BYCQ140E2P, BYCQ140E2PB BYCQ140E2P, BYCQ140E2PB Dimensions Hauteur mm 106 106 106 Largeur mm 950 950 950 Profondeur mm 950 950 950 Poids kg 6.5 6.5 6.5 Filtre à air Type Tamis en résine Tamis en résine Tamis en résine Accessoires standard Manuel d’utilisation 1 1 1 Manuel d'installation 1 1 1 Flexible d'évacuation 1 1 1 Bride pour flexible de vidange 1 1 1 Rondelle pour attache de suspension 8 8 8 Vis 4 4 4 Guide d'installation 1 1 1 Isolant pour raccord 2 2 2 Tampons d’étanchéité 1 1 1 Attache-câble 7 7 7 Attaches 1 1 1 Alimentation électrique Phase 1~ 1~ 1~ Fréquence Hz 50/60 50/60 50/60 Tension V 220-240/220 220-240/220 220-240/220 Courant - 50 Hz Intensité maximum de fusible (MFA) A 16 16 16 FXFQ40B - FXFQ50B - FXFQ63B
FXFQ40BVEB FXFQ50BVEB FXFQ63BVEB Puissance frigorifique Puissance totale At high fan speed kW 4.50 5.60 7.10 Puissance calorifique Total capacity At high fan speed kW 5.00 6.30 8.00 Puissance absorbée - 50 Hz Rafraîchissement At high fan speed kW 0.018 (1) 0.023 (1) 0.028 (1) Chauffage At high fan speed kW 0.018 (1) 0.023 (1) 0.028 (1) Dimensions Unité Hauteur mm 204 204 204 Largeur mm 840 840 840 Profondeur mm 840 840 840 Poids Unité kg 19 21 21 Casing Material Tôle en acier galvanisé Tôle en acier galvanisé Tôle en acier galvanisé Ventilateur Débit d'air - 50 Hz Rafraîchissement At high fan speed m³/min 14.8 15.1 16.6 At low fan speed m³/min 10.4 10.7 10.7 Réfrigérant Type R-410A R-410A R-410A PRP 2,087.5 2,087.5 2,087.5 Niveau de puissance sonore Rafraîchissement At high fan speed dBA 51.0 51.0 53.0 Niveau de pression sonore Rafraîchissement At high fan speed dBA 33.0 33.0 35.0 At medium fan speed dBA 31.0 31.0 33.0 At low fan speed dBA 29.0 29.0 30.0 Chauffage At high fan speed dBA 33.0 33.0 35.0 At medium fan speed dBA 31.0 31.0 33.0 At low fan speed dBA 29.0 29.0 30.0 Piping connections Liquide Type Raccord à dudgeon Raccord à dudgeon Raccord à dudgeon DE mm 6 6 10 Gaz Type Raccord à dudgeon Raccord à dudgeon Raccord à dudgeon DE mm 12.70 12.70 15.90 Évacuation VP25 (O.D. 32 / I.D. 25) VP25 (O.D. 32 / I.D. 25) VP25 (O.D. 32 / I.D. 25) Façade Model BYCQ140E2W1, BYCQ140E2W1W, BYCQ140E2W1B BYCQ140E2W1, BYCQ140E2W1W, BYCQ140E2W1B BYCQ140E2W1, BYCQ140E2W1W, BYCQ140E2W1B Dimensions Hauteur mm 65 65 65 Largeur mm 950 950 950 Profondeur mm 950 950 950 Poids kg 5.5 5.5 5.5 Façade 2 Modèle BYCQ140E2GFW1, BYCQ140E2GFW1B BYCQ140E2GFW1, BYCQ140E2GFW1B BYCQ140E2GFW1, BYCQ140E2GFW1B Dimensions Hauteur mm 148 148 148 Largeur mm 950 950 950 Profondeur mm 950 950 950 Poids kg 10.3 10.3 10.3 Façade 3 Modèle BYCQ140E2P, BYCQ140E2PB BYCQ140E2P, BYCQ140E2PB BYCQ140E2P, BYCQ140E2PB Dimensions Hauteur mm 106 106 106 Largeur mm 950 950 950 Profondeur mm 950 950 950 Poids kg 6.5 6.5 6.5 Filtre à air Type Tamis en résine Tamis en résine Tamis en résine Accessoires standard Manuel d’utilisation 1 1 1 Manuel d'installation 1 1 1 Flexible d'évacuation 1 1 1 Bride pour flexible de vidange 1 1 1 Rondelle pour attache de suspension 8 8 8 Vis 4 4 4 Guide d'installation 1 1 1 Isolant pour raccord 2 2 2 Tampons d’étanchéité 1 1 1 Attache-câble 7 7 7 Attaches 1 1 1 Alimentation électrique Phase 1~ 1~ 1~ Fréquence Hz 50/60 50/60 50/60 Tension V 220-240/220 220-240/220 220-240/220 Courant - 50 Hz Intensité maximum de fusible (MFA) A 16 16 16 FXFQ80B - FXFQ100B - FXFQ125B
FXFQ80BVEB FXFQ100BVEB FXFQ125BVEB Puissance frigorifique Puissance totale At high fan speed kW 9.00 11.20 14.00 Puissance calorifique Total capacity At high fan speed kW 10.00 12.50 16.00 Puissance absorbée - 50 Hz Rafraîchissement At high fan speed kW 0.045 (1) 0.071 (1) 0.103 (1) Chauffage At high fan speed kW 0.045 (1) 0.071 (1) 0.103 (1) Dimensions Unité Hauteur mm 246 246 288 Largeur mm 840 840 840 Profondeur mm 840 840 840 Poids Unité kg 24 24 26 Casing Material Tôle en acier galvanisé Tôle en acier galvanisé Tôle en acier galvanisé Ventilateur Débit d'air - 50 Hz Rafraîchissement At high fan speed m³/min 23.3 27.8 31.6 At low fan speed m³/min 13.5 13.0 19.8 Réfrigérant Type R-410A R-410A R-410A PRP 2,087.5 2,087.5 2,087.5 Niveau de puissance sonore Rafraîchissement At high fan speed dBA 55.0 60.0 61.0 Niveau de pression sonore Rafraîchissement At high fan speed dBA 38.0 43.0 45.0 At medium fan speed dBA 34.0 37.0 41.0 At low fan speed dBA 30.0 30.0 36.0 Chauffage At high fan speed dBA 38.0 43.0 45.0 At medium fan speed dBA 34.0 37.0 41.0 At low fan speed dBA 30.0 30.0 36.0 Piping connections Liquide Type Raccord à dudgeon Raccord à dudgeon Raccord à dudgeon DE mm 10 10 10 Gaz Type Raccord à dudgeon Raccord à dudgeon Raccord à dudgeon DE mm 15.90 15.90 15.90 Évacuation VP25 (O.D. 32 / I.D. 25) VP25 (O.D. 32 / I.D. 25) VP25 (O.D. 32 / I.D. 25) Façade Model BYCQ140E2W1, BYCQ140E2W1W, BYCQ140E2W1B BYCQ140E2W1, BYCQ140E2W1W, BYCQ140E2W1B BYCQ140E2W1, BYCQ140E2W1W, BYCQ140E2W1B Dimensions Hauteur mm 65 65 65 Largeur mm 950 950 950 Profondeur mm 950 950 950 Poids kg 5.5 5.5 5.5 Façade 2 Modèle BYCQ140E2GFW1, BYCQ140E2GFW1B BYCQ140E2GFW1, BYCQ140E2GFW1B BYCQ140E2GFW1, BYCQ140E2GFW1B Dimensions Hauteur mm 148 148 148 Largeur mm 950 950 950 Profondeur mm 950 950 950 Poids kg 10.3 10.3 10.3 Façade 3 Modèle BYCQ140E2P, BYCQ140E2PB BYCQ140E2P, BYCQ140E2PB BYCQ140E2P, BYCQ140E2PB Dimensions Hauteur mm 106 106 106 Largeur mm 950 950 950 Profondeur mm 950 950 950 Poids kg 6.5 Nous offrons pour vous …
