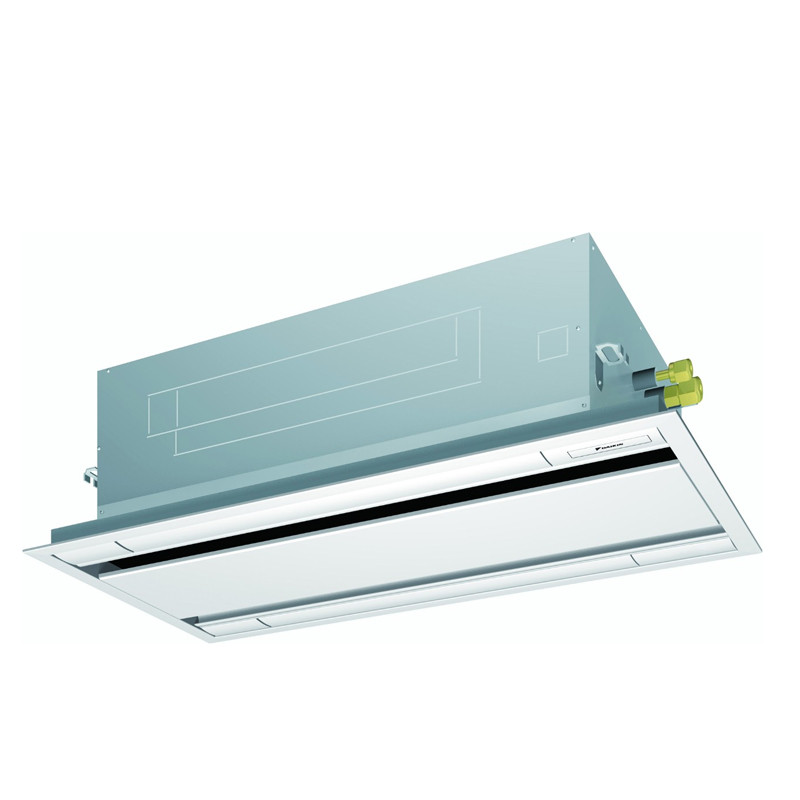

FXCQ-A
Cassette encastrable à 2 voies de soufflage
-
Unité Intérieure VRV
Design plat et léger permettant une installation aisée dans des couloirs étroits
Caractéristiques du produit
- Toutes les unités ont une profondeur de 620 mm, ce qui les rend idéalement adaptées aux espaces exigus
- Commande de volet individuel : flexibilité pour une adaptation à toute configuration de pièce sans modification du lieu d'installation de l'unité !
- Consommation énergétique réduite grâce à l'échangeur de chaleur à tubes de petite taille, au moteur CC de ventilateur et à la pompe à condensat spécialement développés
- L'élégante unité s'intègre facilement à tout intérieur. Les volets se ferment complètement lorsque l'unité n'est pas en marche et aucune grille d'admission d'air n'est visible
- Garantie de confort optimal avec le réglage automatique du débit d'air en fonction de la charge requise
- Admission d'air frais intégrée au même système, réduisant ainsi les coûts d'installation dans la mesure où aucun dispositif de ventilation supplémentaire n'est nécessaire
- Possibilité de réalisation des opérations de maintenance via un retrait du panneau frontal
- La décharge de gaine de dérivation permet d'optimiser la répartition de l'air dans les pièces aux configurations inhabituelles ou d'alimenter en air les petites pièces adjacentes.
- La pompe à condensat standard à hauteur de refoulement de 580mm augmente la flexibilité et la vitesse d'installation.
Avantages
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Données techniques
Unités Interieures VRV Puissance frigorifique nominale (kW) FXCQ20A 2,2 FXCQ25A 2,8 FXCQ32A 3,6 FXCQ40A 4,5 FXCQ50A 5,6 FXCQ63A 7,1 FXCQ80A 9 FXCQ125A 14 FXCQ20A- FXCQ25A- FXCQ32A
FXCQ20AVEB FXCQ25AVEB FXCQ32AVEB Puissance frigorifique Puissance totale At high fan speed kW 2.2 (1) 2.8 (1) 3.6 (1) Puissance calorifique Total capacity At high fan speed kW 2.5 (2) 3.2 (2) 4.0 (2) Puissance absorbée - 50 Hz Rafraîchissement At high fan speed kW 0.031 0.039 0.039 Chauffage At high fan speed kW 0.028 0.035 0.035 Dimensions Unité Hauteur mm 305 305 305 Largeur mm 775 775 775 Profondeur mm 620 620 620 Poids Unité kg 19 19 19 Casing Material Tôle en acier galvanisé Tôle en acier galvanisé Tôle en acier galvanisé Ventilateur Débit d'air - 50 Hz Rafraîchissement At high fan speed m³/min 10.5 11.5 11.5 At low fan speed m³/min 7.5 8 8 Réfrigérant Type R-410A R-410A R-410A PRP 2,087.5 2,087.5 2,087.5 Niveau de puissance sonore Rafraîchissement At high fan speed dBA 48 50 50 Niveau de pression sonore Rafraîchissement At high fan speed dBA 32.0 34.0 34.0 At medium fan speed dBA 30.0 31.0 32.0 At low fan speed dBA 28.0 29.0 30.0 Chauffage At high fan speed dBA 32.0 34.0 34.0 At medium fan speed dBA 30.0 31.0 32.0 At low fan speed dBA 28.0 29.0 30.0 Piping connections Liquide Type Raccord à dudgeon Raccord à dudgeon Raccord à dudgeon DE mm 6.35 6.35 6.35 Gaz Type Raccord à dudgeon Raccord à dudgeon Raccord à dudgeon DE mm 12.7 12.7 12.7 Évacuation VP25 (O.D. 32 / I.D. 25) VP25 (O.D. 32 / I.D. 25) VP25 (O.D. 32 / I.D. 25) Façade Model BYBCQ40HW1 BYBCQ40HW1 BYBCQ40HW1 Couleur Blanc frais (6.5Y 9.5/0.5) Blanc frais (6.5Y 9.5/0.5) Blanc frais (6.5Y 9.5/0.5) Dimensions Hauteur mm 55 55 55 Largeur mm 1,070 1,070 1,070 Profondeur mm 700 700 700 Poids kg 10 10 10 Filtre à air Type Réseau de résine avec traitement antimoisissure Réseau de résine avec traitement antimoisissure Réseau de résine avec traitement antimoisissure Alimentation électrique Name VE VE VE Phase 1~ 1~ 1~ Fréquence Hz 50 50 50 Tension V 220-240 220-240 220-240 Courant - 50 Hz Intensité maximum de fusible (MFA) A 16 16 16 FXCQ40A- FXCQ50A - FXCQ63A
FXCQ40AVEB FXCQ50AVEB FXCQ63AVEB Puissance frigorifique Puissance totale At high fan speed kW 4.5 (1) 5.6 (1) 7.1 (1) Puissance calorifique Total capacity At high fan speed kW 5.0 (2) 6.3 (2) 8.0 (2) Puissance absorbée - 50 Hz Rafraîchissement At high fan speed kW 0.041 0.059 0.063 Chauffage At high fan speed kW 0.037 0.056 0.060 Dimensions Unité Hauteur mm 305 305 305 Largeur mm 775 990 990 Profondeur mm 620 620 620 Poids Unité kg 19 22 25 Casing Material Tôle en acier galvanisé Tôle en acier galvanisé Tôle en acier galvanisé Ventilateur Débit d'air - 50 Hz Rafraîchissement At high fan speed m³/min 12 15 16 At low fan speed m³/min 8.5 10.5 11.5 Réfrigérant Type R-410A R-410A R-410A PRP 2,087.5 2,087.5 2,087.5 Niveau de puissance sonore Rafraîchissement At high fan speed dBA 52 53 55 Niveau de pression sonore Rafraîchissement At high fan speed dBA 36.0 37.0 39.0 At medium fan speed dBA 33.0 35.0 37.0 At low fan speed dBA 31.0 31.0 32.0 Chauffage At high fan speed dBA 36.0 37.0 39.0 At medium fan speed dBA 33.0 35.0 37.0 At low fan speed dBA 31.0 31.0 32.0 Piping connections Liquide Type Raccord à dudgeon Raccord à dudgeon Raccord à dudgeon DE mm 6.35 6.35 9.52 Gaz Type Raccord à dudgeon Raccord à dudgeon Raccord à dudgeon DE mm 12.7 12.7 15.9 Évacuation VP25 (O.D. 32 / I.D. 25) VP25 (O.D. 32 / I.D. 25) VP25 (O.D. 32 / I.D. 25) Façade Model BYBCQ40HW1 BYBCQ63HW1 BYBCQ63HW1 Couleur Blanc frais (6.5Y 9.5/0.5) Blanc frais (6.5Y 9.5/0.5) Blanc frais (6.5Y 9.5/0.5) Dimensions Hauteur mm 55 55 55 Largeur mm 1,070 1,285 1,285 Profondeur mm 700 700 700 Poids kg 10 11 11 Filtre à air Type Réseau de résine avec traitement antimoisissure Réseau de résine avec traitement antimoisissure Réseau de résine avec traitement antimoisissure Alimentation électrique Name VE VE VE Phase 1~ 1~ 1~ Fréquence Hz 50 50 50 Tension V 220-240 220-240 220-240 Courant - 50 Hz Intensité maximum de fusible (MFA) A 16 16 16 FXCQ80A- FXCQ125A
FXCQ80AVEB FXCQ125AVEB Puissance frigorifique Puissance totale At high fan speed kW 9.0 (1) 14.0 (1) Puissance calorifique Total capacity At high fan speed kW 10.0 (2) 16.0 (2) Puissance absorbée - 50 Hz Rafraîchissement At high fan speed kW 0.090 0.149 Chauffage At high fan speed kW 0.086 0.146 Dimensions Unité Hauteur mm 305 305 Largeur mm 1,445 1,445 Profondeur mm 620 620 Poids Unité kg 33 38 Casing Material Tôle en acier galvanisé Tôle en acier galvanisé Ventilateur Débit d'air - 50 Hz Rafraîchissement At high fan speed m³/min 26 32 At low fan speed m³/min 18.5 22.5 Réfrigérant Type R-410A R-410A PRP 2,087.5 2,087.5 Niveau de puissance sonore Rafraîchissement At high fan speed dBA 58 62 Niveau de pression sonore Rafraîchissement At high fan speed dBA 42.0 46.0 At medium fan speed dBA 38.0 42.0 At low fan speed dBA 33.0 38.0 Chauffage At high fan speed dBA 42.0 46.0 At medium fan speed dBA 38.0 42.0 At low fan speed dBA 33.0 38.0 Piping connections Liquide Type Raccord à dudgeon Raccord à dudgeon DE mm 9.52 9.52 Gaz Type Raccord à dudgeon Raccord à dudgeon DE mm 15.9 15.9 Évacuation VP25 (O.D. 32 / I.D. 25) VP25 (O.D. 32 / I.D. 25) Façade Model BYBCQ125HW1 BYBCQ125HW1 Couleur Blanc frais (6.5Y 9.5/0.5) Blanc frais (6.5Y 9.5/0.5) Dimensions Hauteur mm 55 55 Largeur mm 1,740 1,740 Profondeur mm 700 700 Poids kg 13 13 Filtre à air Type Réseau de résine avec traitement antimoisissure Réseau de résine avec traitement antimoisissure Alimentation électrique Name VE VE Phase 1~ 1~ Fréquence Hz 50 50 Tension V 220-240 220-240 Courant - 50 Hz Intensité maximum de fusible (MFA) A 16 16
